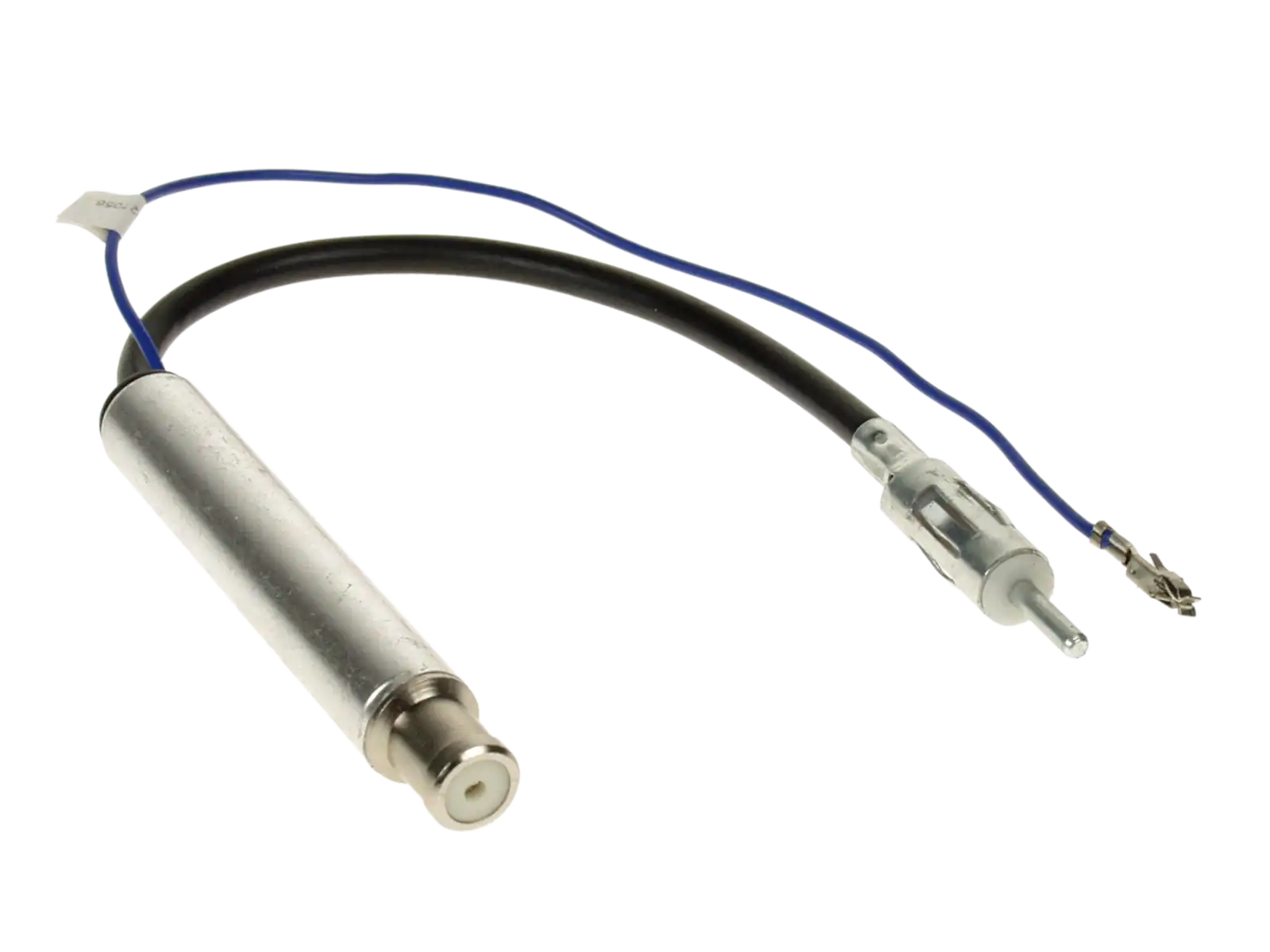

Antennenadapter ISO – DIN 150 Ohm für aktive Antenne
Adapter für den Antennenanschluss, den Sie benötigen, wenn Sie das Serienradio durch ein neues (Nachrüst-)Autoradio ersetzen – für Fahrzeuge mit aktiver Antenne und ISO-Antennenanschluss. Der Adapter wird auf der einen Seite an das originale Antennenkabel mit ISO-Stecker angeschlossen, auf der anderen Seite hat er einen standardmäßigen DIN-150-Ω-Antennenstecker (lang) für das neue Autoradio.
Eine aktive Antenne hat einen eingebauten Signalverstärker, der für den Betrieb Strom benötigt. Das Originalradio liefert diesen Strom direkt über das Antennenkabel (sog. Phantomspeisung), ein neues Autoradio kann das nicht. Der Adapter hat deshalb ein eingebautes Speisemodul, das den Antennenverstärker mit 12 V versorgt. Ohne dies wäre der Radioempfang sehr schlecht oder gar nicht vorhanden.
Eigenschaften
- Anschluss auf der Fahrzeugseite: ISO (weiblich) – wird an das originale Antennenkabel angeschlossen
- Anschluss auf der Radioseite: DIN 150 Ω Stecker (männlich) (langer Antennenstecker)
- Eingebautes Modul für die Phantomspeisung der aktiven Antenne
- Blaues Stromkabel mit Stecker für +12 V
- Gerade Ausführung der Anschlüsse
Anschluss
- Stecken Sie den ISO-Stecker des originalen Antennenkabels in den Adapter.
- Stecken Sie den DIN-Stecker des Adapters in den Antenneneingang des neuen Autoradios.
- Verbinden Sie das blaue Kabel des Adapters mit dem Ausgang des Autoradios für die Antennenversorgung (Power Antenna / Remote – meist das blaue oder blau-weiße Kabel im ISO-Stecker; siehe Anleitung des Autoradios).
Tipp: Wenn Ihr Autoradio einen ISO-Antenneneingang (kurzer Stecker, 50 Ω) hat, benötigen Sie zusätzlich einen Adapter vom langen auf den kurzen Antennenanschluss.
Geeignet für Fahrzeuge
Der Adapter ist für Fahrzeuge mit ISO-Antennenanschluss geeignet, die im originalen Radiostecker keinen Ausgang zum Einschalten der Antenne haben, unter anderem:
AUDI:
A2 (8Z) 11/1999 – 07/2005*
A3 (8L) 06/2000 – 05/2003
A3 (8P) 03/2003 – 04/2005*
A4 (B5/8D) 02/1999 – 08/2001
A4 (B6/8E) 11/2000 – 05/2005
A4 (B7/8E) 11/2004 – 02/2009*
A6 (B4/C5) 03/1997 – 08/2005
A6 (B4/C5) 05/2001 – 03/2006*
A8 (D2/4D) 11/1998 – 11/2002*
TT (8N) 06/1998 – 05/2006*
FORD:
Galaxy I (WGR) 03/2000 – 05/2006**
SEAT:
Alhambra (7M) 07/2000 – 08/2010
Arosa (6H) 04/1997 – 12/2000
Arosa (6H) 12/2000 – 06/2004
Cordoba (6K) 08/1999 – 01/2003
Cordoba (6L) 20/2003 – 12/2008
Ibiza (6L) 01/2002 – 04/2006
Ibiza (6L) 04/2006 – 01/2009
Leon (1M) 12/1999 – 05/2007
Toledo (1M) 04/1999 – 01/2005
ŠKODA:
Fabia I (6Y) 01/2000 – 07/2004
Fabia I (6Y) 07/2004 – 12/2007
Felicia (791/795) 03/1998 – 12/2001
Octavia I (1U) 03/1997 – 09/2000
Octavia I (1U) 09/2000 – 09/2004
Superb (3U) 01/2002 – 09/2006
Superb (3U) 06/2006 – 04/2008
VW:
Bora (1J5/1JM) 09/1998 – 12/2004
Caravelle (7H) 10/2004 – 09/2009***
Golf IV (1J) 07/1997 – 08/2004
Golf IV Variant (1J) 04/1999 – 10/2006
Lupo (6X) 09/1998 – 06/2005
Multivan (7H) 02/2003 – 09/2009***
New Beetle (9C) 10/1998 – 06/2005
New Beetle (9C) 08/2005 – 12/2010
Passat (B5) 07/1996 – 09/2000
Passat (B5) 09/2000 – 06/2005
Polo IV (9N) 09/2001 – 03/2005
Sharan I (7M) 05/2000 – 11/2004
Sharan I (7M) 011/2004 – 03/2010
Transporter T4 (T4) 01/1996 – 04/2003
Transporter T5 (7H) 08/2003 – 09/2009***
* Fahrzeuge mit 1-DIN-Originalradio Symphony benötigen einen anderen Adapter (Fakra/ISO – DIN mit Phantomeinspeisung)
** Fahrzeuge mit werkseitiger Navigation MCD / MFD 1 oder 1-DIN-Originalradio mit ISO-Stecker
*** Fahrzeuge mit werkseitiger Navigation MCD / MFD 1 oder 1-DIN-Originalradio mit ISO-Stecker (offene Armaturenbrett-Ausführung)
Prüfen Sie vor dem Kauf den Anschluss hinter Ihrem Radio – senden Sie uns im Zweifelsfall ein Foto, wir helfen Ihnen gerne.
