Kabelschuhe
Kabelschuhe sorgen für eine feste, dauerhaft leitfähige Verbindung zwischen Stromkabel und Batterie, Karosserie, Sicherungshalter oder Verteilerblock. Eine schlechte Verbindung erzeugt Übergangswiderstand, Wärme und Spannungsabfall – mit dem passenden Kabelschuh vermeiden Sie das. Bei uns bekommen Sie Kabelschuhe für gängige Querschnitte in der Car-Hifi-Stromversorgung.
Worauf Sie achten sollten
| Kriterium | Hinweis |
|---|---|
| Querschnitt | Der Kabelschuh muss zum Querschnitt des Kabels passen, z. B. 20, 35 oder 50 mm². |
| Lochdurchmesser | Passend zur Schraube am Massepunkt, Batteriepol oder Sicherungshalter. |
| Verbindung | Crimpen mit geeignetem Werkzeug; anschließend mit Schrumpfschlauch isolieren. |
| Oberfläche | Verzinnte oder vergoldete Oberflächen schützen vor Korrosion. |
Tipps für den Masseanschluss
- Blankes Blech: Lack und Unterbodenschutz am Massepunkt entfernen, danach gegen Korrosion schützen.
- Kurze Masse: Massekabel so kurz wie möglich halten und denselben Querschnitt wie das Pluskabel wählen.
- Fester Sitz: Schraube mit Zahnscheibe sichern, damit sich der Kontakt nicht löst.
Kabelschuh, Klemme oder Aderendhülse?

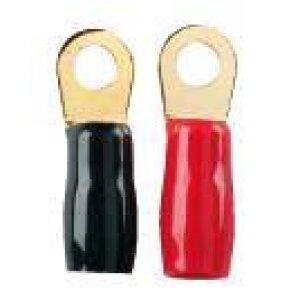

Viele Sicherungshalter, Verteilerblöcke und Endstufen haben Schraubklemmen, in die das Kabel direkt eingeführt wird. Für feindrähtige Kabel empfiehlt sich dort eine Aderendhülse, damit keine Einzeldrähte abstehen. Ringkabelschuhe sind dagegen die erste Wahl an Batteriepol, Massepunkt und überall dort, wo eine Schraube das Kabel hält. Achten Sie darauf, dass die Hülse die Litze vollständig aufnimmt und keine blanken Drähte hervorstehen.
Kabelschuhe gehören zur Stromversorgung jeder Endstufe zusammen mit Sicherungen und, bei größeren Anlagen, einem Kondensator.
Unsicher beim Querschnitt?Schreiben Sie uns kurz, welches Kabel und welche Endstufe Sie verwenden. Wir empfehlen Ihnen per E-Mail die passenden Kabelschuhe.
Häufige Fragen
Kann ich Kabelschuhe auch löten?
Ja, fachgerecht gelötet hält die Verbindung ebenfalls. Gecrimpt mit passendem Werkzeug ist sie aber schneller und vibrationsfest.
Wie viele Kabelschuhe brauche ich?
Für eine Endstufe mindestens vier: Batterie, Sicherungshalter beidseitig und Massepunkt. Dazu kommen ggf. Verteilerblöcke.
