Verteilerblöcke

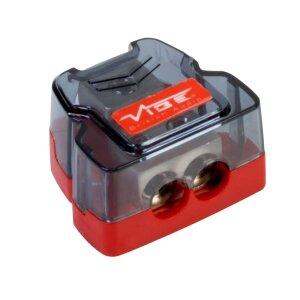

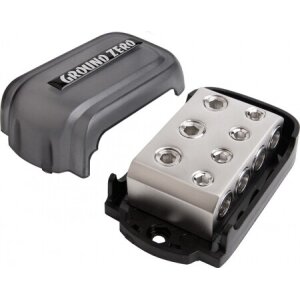

Verteilerblöcke teilen ein dickes Strom- oder Massekabel auf mehrere dünnere Leitungen auf. So versorgen Sie mehrere Endstufen aus einer Hauptleitung, ohne Kabel zu verdrillen oder unsauber zu verschrauben. Ausführungen mit integrierten Sicherungen schützen zugleich jeden Abzweig. Im Sortiment finden Sie Modelle von Ground Zero und Vibe.
Plus- und Masseverteilung
| Typ | Einsatz |
|---|---|
| Ohne Sicherung | Für die Masseverteilung oder wenn jede Endstufe eine eigene Sicherung hat. |

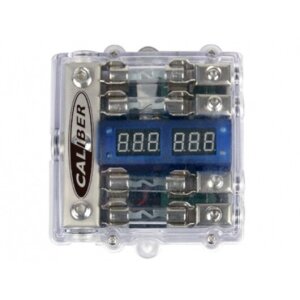

| Mit Sicherungen | Für die Plusverteilung – jeder Ausgang wird passend zu seinem Kabel abgesichert. |

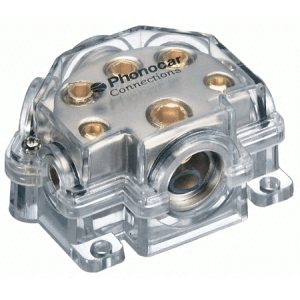

| Eingänge/Ausgänge | Ein großer Eingang (z. B. 35 oder 50 mm²) auf mehrere Ausgänge mit kleinerem Querschnitt. |
Tipps für eine saubere Verteilung
- Nahe der Endstufen: den Block in der Nähe der Endstufen platzieren, damit die Abzweige kurz bleiben.
- Querschnitt: die Hauptleitung nach der Gesamtleistung, die Abzweige nach der jeweiligen Endstufe dimensionieren – passende Kabel gibt es bei uns.
- Masse: alle Endstufen möglichst auf einen gemeinsamen Massepunkt legen, um Brummschleifen zu vermeiden.
- Hauptsicherung: der Verteilerblock ersetzt nicht die Hauptsicherung im Sicherungshalter an der Batterie.
Ein typischer Aufbau: Von der Batterie führt ein 50-mm²-Kabel über die Hauptsicherung zum Verteilerblock im Kofferraum. Von dort gehen kürzere Leitungen zu einer 4-Kanal-Endstufe für die Lautsprecher und zu einer Endstufe für den Subwoofer. Für die Masse kann ein zweiter Block ohne Sicherung eingesetzt werden.
Bei leistungsstarken Anlagen mit 1-Kanal-Endstufen ergänzt ein Kondensator die Versorgung.
Stromverteilung planenSchicken Sie uns Ihre Endstufen und deren Leistung per E-Mail. Wir empfehlen Ihnen Verteilerblock, Querschnitte und Sicherungswerte.
Häufige Fragen
Brauche ich bei nur einer Endstufe einen Verteilerblock?
Nein. Er wird erst sinnvoll, wenn mehrere Verbraucher aus einer Leitung versorgt werden.
Kann ich mit einem Block auch die Masse verteilen?
Ja, dafür eignen sich Blöcke ohne Sicherung.
