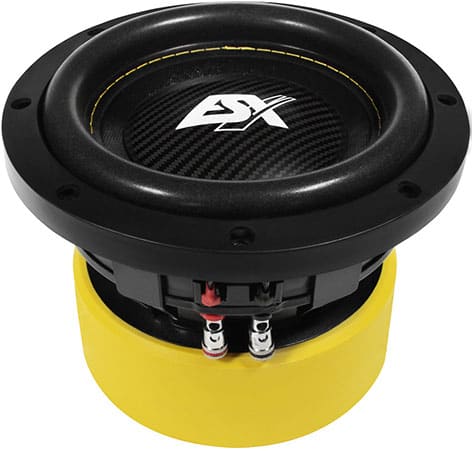

ESX QXE6D2 – kompakter Subwoofer 16,5 cm mit Doppelschwingspule
Der ESX QXE6D2 aus der QUANTUM-Reihe ist ein Compact Subwoofer 16,5 cm, der zeigt, wie viel Bass in einem kleinen Chassis stecken kann. Er eignet sich besonders für Fahrzeuge mit wenig Einbauraum und für Anlagen mit mehreren Woofern. Dank Doppelschwingspule (2 + 2 Ω) kann er mit 4 Ω oder 1 Ω betrieben werden, sodass sich auch mehrere Subwoofer an einer Endstufe kombinieren lassen. ESX empfiehlt ein Bassreflex-Gehäuse mit nur 12 Liter.
Wichtigste Vorteile:
- Robuster Aluminium-Gusskorb: Stabile Basis für das kompakte Chassis.
- 50-mm-Doppelschwingspule: Schwingspule mit 30 mm Wickelhöhe auf Aluminium-Träger, verschaltbar mit 4 Ω oder 1 Ω.
- Doppelmagnet: 2 x 40 oz Magnetmaterial (2268 g) mit belüftetem Polkern.
- Viel Hub für die Größe: Linearer Hub von ±10 mm und mechanischer Maximalhub von ±15 mm.
- Papiermembran: Membran aus geschöpftem Papier mit doppelt vernähter Sicke und Doppel-Nomex-Zentrierspinne.
- Kleines Gehäuse: Empfohlen wird ein 12-Liter-Bassreflexgehäuse mit einer Abstimmung auf 48 Hz.
Technische Daten:
| Größe: | 16,5 cm |
| Belastbarkeit: | 250 W RMS / 500 W max. |
| Impedanz: | 2 + 2 Ω |
| Schwingspule: | 50 mm, Wickelhöhe 30 mm |
| Magnet: | 2 x 40 oz (2268 g), Ø 134 x 40 mm |
| Resonanzfrequenz (Fs): | 50,4 Hz |
| Qts / Qes / Qms: | 0,43 / 0,47 / 5,21 |
| Vas: | 3,2 l |
| Membranfläche (Sd): | 120 cm² |
| Bewegte Masse (Mms): | 91,5 g |
| Xmax linear / mechanisch: | ±10 mm / ±15 mm |
| Wirkungsgrad (1 W / 1 m): | 81,3 dB |
| Max. Schalldruck im Fahrzeug: | 135 dB |
| Außendurchmesser: | 179 mm |
| Einbauöffnung: | 150 mm |
| Einbautiefe: | 117 mm |
| Empfohlenes Gehäuse: | Bassreflex, 12 l, Bassreflexrohr 66 mm, Länge 41 cm, Abstimmung 48 Hz (F3 40 Hz) |
