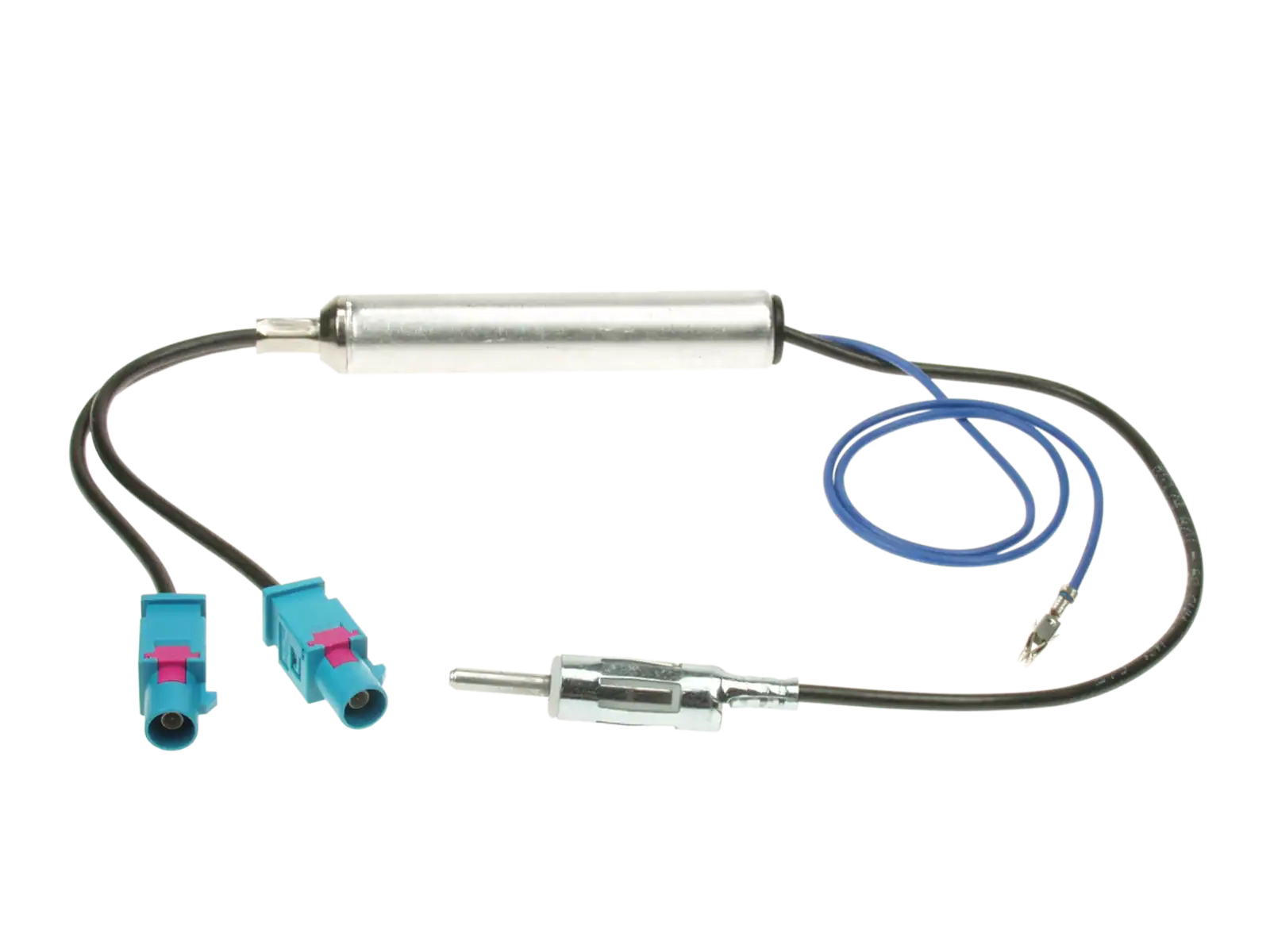

Antennenadapter 2x Fakra (Diversity) – DIN 150 Ohm für aktive Antenne
Adapter für den Antennenanschluss, den Sie benötigen, wenn Sie das Serienradio oder die Navigation durch ein neues (Nachrüst-)Autoradio ersetzen – für Fahrzeuge mit doppeltem (Diversity-)Antennensystem. Solche Fahrzeuge haben hinter dem Radio zwei Fakra-Antennenanschlüsse, ein Standard-Autoradio hat jedoch nur einen Antenneneingang. Der Adapter führt beide Anschlüsse zu einem standardmäßigen DIN-150-Ω-Antennenstecker (lang) zusammen.
Das Diversity-System verwendet aktive Antennen mit eingebautem Signalverstärker, die für den Betrieb Strom benötigen. Das Originalgerät liefert diesen Strom über das Antennenkabel, ein neues Autoradio kann das nicht. Der Adapter hat deshalb ein eingebautes Speisemodul, das den Antennenverstärker mit 12 V versorgt – so ist der Radioempfang auch mit dem neuen Autoradio gut.
Eigenschaften
- Anschluss auf der Fahrzeugseite: 2x Fakra (weiblich) – werden an beide originalen Antennenkabel angeschlossen
- Anschluss auf der Radioseite: DIN 150 Ω Stecker (männlich) (langer Antennenstecker)
- Eingebautes Modul für die Stromversorgung der aktiven Antenne
- Blaues Stromkabel mit Stecker für +12 V
- Gerade Ausführung der Anschlüsse
Anschluss
- Schließen Sie beide Fakra-Anschlüsse des Adapters an die beiden originalen Antennenkabel des Fahrzeugs an.
- Stecken Sie den DIN-Stecker des Adapters in den Antenneneingang des neuen Autoradios.
- Verbinden Sie das blaue Kabel des Adapters mit dem Ausgang des Autoradios für die Antennenversorgung (Power Antenna / Remote – meist das blaue oder blau-weiße Kabel im ISO-Stecker; siehe Anleitung des Autoradios).
Tipp: Wenn Ihr Autoradio einen ISO-Antenneneingang (kurzer Stecker, 50 Ω) hat, benötigen Sie zusätzlich einen Adapter vom langen auf den kurzen Antennenanschluss.
Wenn Ihr Fahrzeug hinter dem Radio nur einen Fakra-Antennenanschluss hat, wählen Sie den Adapter Fakra – DIN mit Phantomeinspeisung für aktive Antenne (ein Fakra-Anschluss).
Geeignet für Fahrzeuge
Der Adapter ist für Fahrzeuge mit Doppel-Antennensystem (Diversity) mit zwei Fakra-Anschlüssen geeignet, unter anderem:
AUDI:
A1 (8X) 07/2010 – 11/2014*
A1 (8X) 11/2014 – 04/2018*
A3 (8P) 05/2003 – 04/2005
A3 (8P) 10/2004 – 04/2013
A4 (B6 (8E) 11/2000 – 10/2005
A4 (B7 (8E) 11/2004 – 02/2009
A5 (8T/8F) 06/2007 – 10/2011
A6 (C5/B4) 05/2001 – 03/2006
Q3 (8U) 10/2011 – 11/2014*
Q3 (8U) 02/2015 – 06/2018*
Q5 (8R) 09/2008 – 05/2012*
Q5 (8R) 09/2012 – 01/2017*
R8 (42) 04/2007 – 05/2015
TT (8J) 04/2006 – 04/2010
TT (8J) 08/2010 – 03/2014
SEAT:
Alhambra (7N) 10/2010 – 04/2015
Alhambra (7N) 06/2015 – 01/2022*
Altea (5P) 06/2004 – 03/2009
Altea (5P) 04/2009 – 07/2015
Exeo (3R) 03/2009 – 05/2013
Ibiza (6J) 06/2008 – 02/2012
Ibiza (6J) 03/2012 – 06/2015
Ibiza (6P) 07/2015 – 04/2017*
Ibiza (KJ) 07/2017 – 03/2021**
Leon (1P) 09/2005 – 03/2009
Leon (1P) 04-2009 – 11/2012
Leon (5F) 11/2012 – 12/2016*
Leon (5F) 11/2016 – 01/2020*
Mii (AA) 12/2011 – 06/2019*
Mii (AA) 01/2020 – 02/2021*
Toledo (5P) 01/2005 – 10/2009
Toledo (NH) 03/2013 – 05/2015*
Toledo (NH) 05/2015 – 08/2018*
ŠKODA:
Citigo (AA) 06/2012 – 05/2017
Citigo (AA) 05/2017 – 06/2019*
Fabia (5J) 03/2007 – 04/2010
Fabia (5J) 06/2010 – 06/2014
Fabia (5J) 11/2014 – 08/2018*
Fabia (5J) 08/2018 – 05/2021*
Karoq (NU) 11/2017 – 11/2021*
Kodiaq (NS) 03/2017 – 06/2021*
Octavia (1Z) 06/2004 – 05/2009
Octavia (1Z) 01/2009 – 03/2013
Octavia (5E) 02/2013 – 12/2016*
Octavia (5E) 01/2017 – 01/2020*
Rapid (NH) 10/2012 – 04/2015
Rapid (NH) 04/2015 – 05/2017*
Rapid (NH) 05/2017 – 02/2019*
Roomster (5J) 09/2006 – 04/2010
Roomster (5J) 06/2010 – 02/2015
Superb (3T) 07/2008 – 05/2013
Superb (3T) 06/2013 – 05/2015
Superb (3V) 06/2015 – 06/2019*
Yeti (5L) 08/2009 – 10/2013
Yeti (5L) 10/2013 – 07/2017*
VW:
Amarok (2H) 07/2010 – 08/2016
Amarok (2H) 09/2016 – 07/2020*
Arteon (3H) 11/2017 – 06/2020*
Beetle (16) 11/2011 – 06/2016
Beetle (16) 06/2016 – 03/2018*
Caddy III (2K) 10/2003 – 08/2010
Caddy III (2K) 09/2010 – 04/2015
Caddy IV (DU) 06/2015 – 09/2020
Caravelle (7H) 10/2004 – 09/2009
Caravelle (7H) 09/2009 – 05/2015
Crafter II (SY/SZ) 03/2017 – 2023*
CC (3C/35) 06/2008 – 11/2011
CC (3C/35) 02/2012 – 08/2016
Eos (1F) 05/2006 – 10/2010
Eos (1F) 10/2010 – 04/2015
Fox (5Z) 04/2005 – 06/2011
Golf V (1K) 11/2003 – 09/2008
Golf V (1KM) 06/2007 – 10/2009
Golf V Plus (1KP) 01/2005 – 02/2009
Golf VI (1K) 11/2008 – 09/2012
Golf VI (1KM) 11/2009 – 04/2013
Golf VI Plus (1KP) 03/2009 – 01/2014
Golf VII (AU) 11/2012 – 12/2016*
Golf VII (AU) 03/2017 – 05/2020*
Grand California (SY/SZ) 03/2019 – 2023*
Jetta III (1K5/1KM) 09/2005 – 10/2010
Jetta IV (162) 01/2011 – 08/2014
Multivan (7H) 02/2003 – 09/2009**
Multivan (7H) 09/2009 – 05/2015**
Passat B6 (3C2) 11/2005 – 07/2010
Passat B6 (3C5) 08/2005 – 07/2010
Passat B7 (3C/362) 11/2010 – 10/2014
Passat B8 (B8) 10/2014 – 05/2019
Phaeton (3D) 05/2007 – 05/2010
Polo IV (9N) 03/2005 – 03/2009
Polo V (6R) 06/2009 – 01/2014
Polo V (6R) 04/2014 – 07/2017*
Polo VI (AW) 11/2017 – 05/2021*
Scirocco III (13) 08/2008 – 04/2014
Sharan II (7N) 08/2010 – 04/2015
Sharan II (7N) 07/2015 – 10/2021*
T5 Transporter (7H) 08/2003 – 09/2009
T5 Transporter (7H) 09/2009 – 05/2015
T6 (7HC) 07/2015 – 08/2019*
T6.1 (7HC) 11/2019 – 2023*
T-Roc (A1) 11/2017 – 10/2021*
Tiguan I (5N) 10/2007 – 02/2011
Tiguan I (5N) 06/2011 – 04/2016
Tiguan II (5N) 05/2016 – 05/2021*
Touareg I (7L) 06/2003 – 11/2006*
Touareg I (7L) 11/2006 – 02/2010*
Touran (1T) 01/2003 – 09/2006
Touran (1T) 11/2006 – 04/2010
Touran (1T) 08/2010 – 04/2015
Touran (5T) 09/2015 – 2023*
UP! (AA) 12/2011 – 06/2016
UP! (AA) 07/2016 – 12/2022*
* Fahrzeuge mit 52-poligem Quadlock-Stecker – nur mit +12-V-Versorgung über das Antennenkabel (Phantomspeisung)
** Fahrzeuge ohne Anschluss für die Antennenversorgung im Originalstecker
Prüfen Sie vor dem Kauf den Anschluss hinter Ihrem Radio – senden Sie uns im Zweifelsfall ein Foto, wir helfen Ihnen gerne.
